- Dimensions de la table : 1100 x 600 mm
- Courses : 850 x 550 x 550 mm
- Poids sur table : 1000 kg
- Très grande précision de positionnement et répétabilité
- 6 patins sur tous les axes pour une précision extrême
- Structure extra-large en fonte Meehanite pour une stabilité maximale
- Bâti fortement nervuré
- Grand espacement entre les glissières pour une meilleure stabilité
- Groupe froid de climatisation
- Vis-à-billes précontraintes entraînées en direct
- Double noix sur tous les axes pour augmenter la rigidité de 150%
- Vis-à-billes rectifiées diamètre 45 mm sur tous les axes
- Broches DIRECT DRIVE 12.000 / 15.000 trs/min
- Roulements diamètre 70×150 mm de grande précision
- Rapides X / Y / Z = 42 / 42 / 30 m/min
- Magasin d’outils RANDOM : 24 / 32 / 40 ou 60 positions
- Magasin entièrement cartérisé extrêmement rapide
- CN Fanuc / Siemens / Heidenhain / Fagor
Descriptif

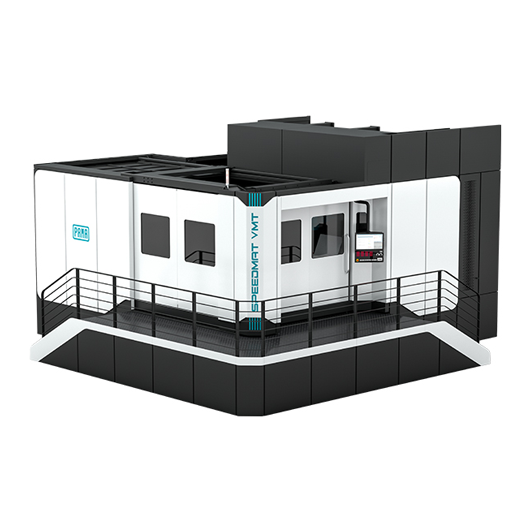

Les structures de la machine PAMA Speedmat VM ont été étudiées en utilisant les techniques modernes d’analyse par éléments finis dans le but d’optimiser les masses et de garantir une rigidité statique et dynamique élevée ainsi qu’une plus grande thermosymétrie.
Pour satisfaire au mieux les exigences du client, la machine PAMA Speedmat VM peut être configurée avec les solutions suivantes :

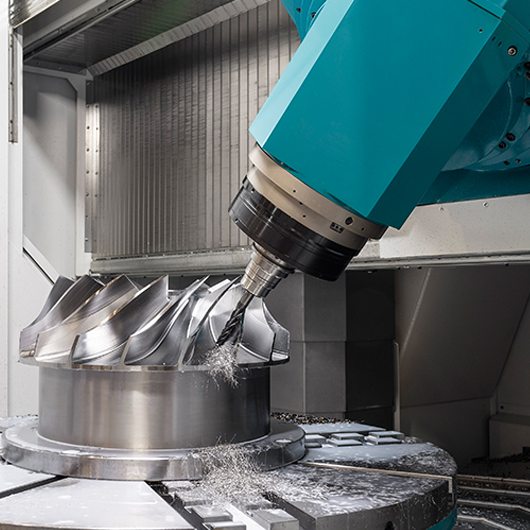

- tête 5axes HVA avec axe continu incliné de 45°

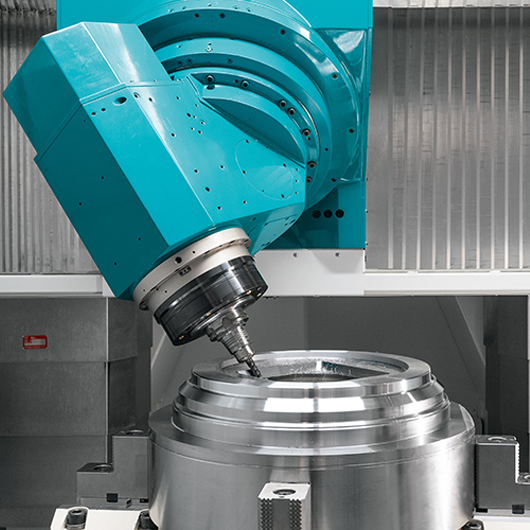

- tête 5axes axe A avec axe basculant continu
Les deux têtes sont disponibles avec électrobroche tant dans la version à grande vitesse que dans la version à couple élevé.

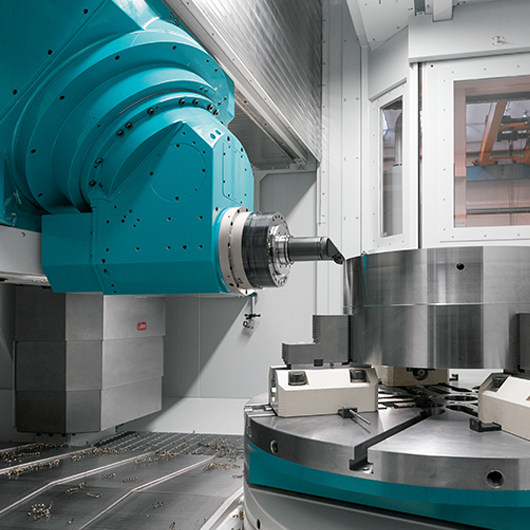

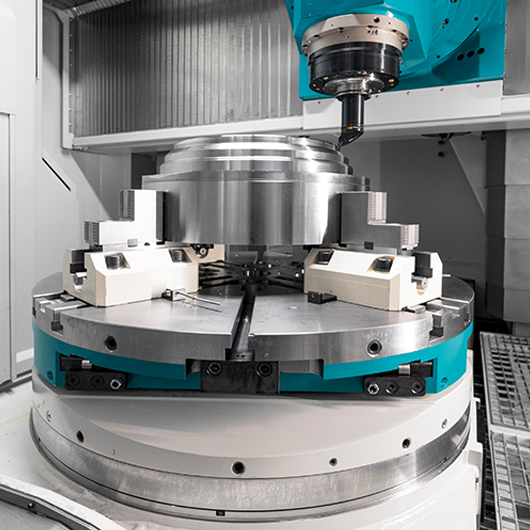

En ce qui concerne la table, elle est disponible dans la version fraisage uniquement (table TR pour VM) et dans la version de fraisage/tournage (table TRT pour VMT). PAMA a breveté une conception hybride innovante, qui allie les avantages des roulements à ceux du support hydrostatique.
La flexibilité de la machine PAMA Speedmat VM peut être augmentée grâce à des têtes accessoires dédiées, à la possibilité de palettiser la table ainsi qu’en utilisant les systèmes automatiques de changement d’outil et d’accessoire.
Du point de vue logiciel, la gamme peut être configurée avec les CN Siemens ou les CN Heidenhain. Les machines sont équipées d’une série de capteurs qui, gérés par les supports logiciels développés par PAMA, permettent d’usiner sans surveillance, de conserver la machine dans d’excellentes conditions, de réduire les consommations d’énergie et d’avoir un support constant à l’usinage.
