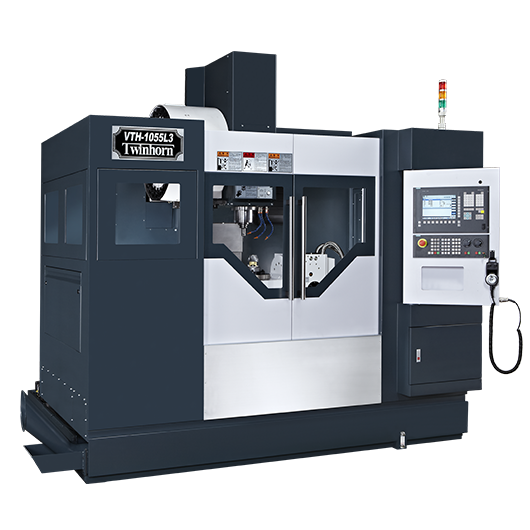

TWINHORN - Série VTH-1055 - 5 axes

Centres d’usinage 5 axes à grande vitesse

  • Dimensions du plateau : Diamètre 320 mm
  • Dimensions max de pièces : Diamètre 400 x Hauteur 300 mm
  • Courses : 900 x 520 x 510 mm
  • Rapides à 48.000 mm/min
  • Glissières linéaires de 45 mm sur tous les axes
  • Vis-à-billes diamètre 40 mm sur tous les axes
  • 5 axes positionnés ou continus
  • Structure monobloc en fonte Meehanite pour une stabilité maximale
  • Broche à courroie ou Direct Drive Spindle 10 / 12 / 15 / 20.000 trs/min
  • Groupe froid de réfrigération
  • Vis-à-billes précontraintes entrainées en direct
  • Double noix sur tous les axes pour augmenter la rigidité
  • Convoyeur de copeaux à vis ou élévateur
  • Magasin d’outils RANDOM : 24 / 30 positions
  • CN Fanuc / Siemens / Heidenhain / Fagor

Besoin d'un conseil ?

Descriptif

Les centres d’usinage de la série VTH 5 axes sont des machines dédiées à l’usinage à grande vitesse. En effet, avec des rapides atteignant 48 m/min, le VTH est particulièrement indiqué pour l’usinage de moules et outillages nécessitant de longues heures de balayage et d’excellents états de surface.

De par son dimensionnement très large ainsi que des vis-à-billes de 40 mm sur tous les axes qui permettent d’obtenir une machine extrêmement stable et rigide.

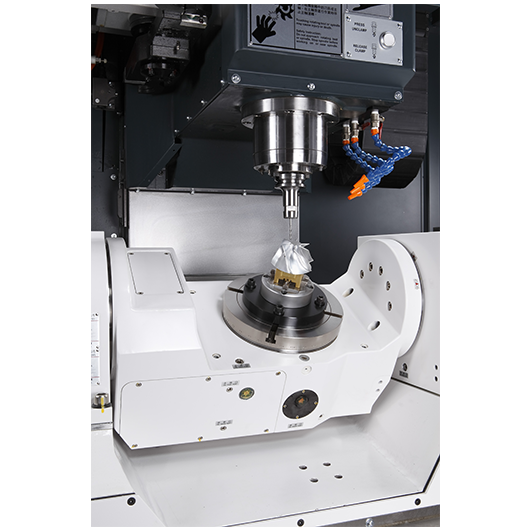

Suivant la CN, le VTH 5 axes peut être piloté en 5 axes positionnés ou continus. Cette technologie permet la réalisation d’une pièce finie en un seul posage !

Les centres d’usinage TWINHORN VTH peuvent être équipés de nombreux éléments afin de s’adapter aux besoins et marchés de chacun.

En option, TWINHORN propose différentes solutions de 4e et 5e axes ou encore des solutions de bridage et robotisation de pièces.
